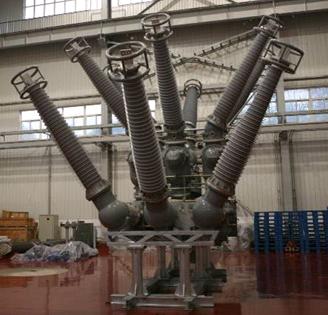

252HGIS复合式组合电器
 发布时间:2011/02/27  来源:销售管理处

 产品简介:
产品结构特点:采用GIS形式的断路器、隔离开关、电流互感器等各模块为主要元件分相组合在金属壳体内, 将其集成在充满SF6气体中(当用户需要时,还可将电压互感器(PT)、避雷器集成在模块中去),由出线套管通过导线连接敞开式设备,适应多回架空出线
由进出线套管、隔离开关(DS)、接地开关(ES)、故障接地开关(FES)、电流互感器(CT)、断路器(GCB)等组成,
产品优势:模块化设计,运行可靠性高、环境适应能力强、维护少、安装方便、占地面积小、技术经济指标高;三相机械联动,提高产品操作可靠性;不同独立气室,利于产品检修;涡流损耗小,抗腐蚀能力强;壳体采用铸铝件,减轻产品重量;敞开式出线方式,便于扩建和元件的检修。
机构型号:断路器通过CYA8液压弹簧机构驱动三相联动;
 隔离开关通过CJ17双输出电动机构驱动三相联动
 故障接地开关通过CTG2弹簧操动机构驱动三相联动。
机构特点:低操作功、少维护量、高可靠性的操作机构,产品技术性能达到了国际同类产品先进水平

 产品应用:

252kV复合式组合电器主要技术参数
序号
名 称
ZHW□-252/4000-50
1
额定电压            kV
252
2
额定电流            A
3150/4000
3
额定频率            Hz
50
4
额定短路开断电流(断路器)    kA
40/50
5
额定短时耐受电流    kA
40/50
6
额定峰值耐受电流    kA
100/125
7
额定雷电冲击耐受电压 kV
断口
1050+206
对地
1050
8
额定1min工频耐受电压 kV
断口
460+145
对地
460
9
额定短路持续时间  s
3
10
额定SF6气体压力(20℃)MPa
断路器气室0.6
其他气室0.4
