LW25-126/145/T3150-40瓷柱式断路器

LW25-126/145/T3150-40瓷柱式断路器

（配弹簧操动机构）

一、产品介绍

LW25-126/145/T3150-40瓷柱式断路器产品的样机于97年12月通过国家机械局和国家电力公司组织的专家鉴定。以SF6作为灭弧介质，采用自能灭弧结构，配以合理的喷口形状和合理的电场设计，喷口上游区结构独特，有效利用了触头堵塞效应，可开断40kA短路电流，并且具有失步开断、近区故障开断等特殊开断能力及开断容性电流时不会产生重燃和重击穿，开断感性电流时不会产生过高的过电压。触头全部为自力型，触头材料采用导电率高、弹性好的合金材料，触头之间的接触压力来自材料的弹性形变，这样就避免了因弹簧脱落、绷断、退火而造成的触头间不可靠接触，既保证了产品运行的可靠性，又简化了产品结构。

126kV瓷柱式断路器产品绝缘裕度大，其绝缘水平可达145kV电压等级，运行可靠性较高。机构箱由侧挂式改为下挂于框架正下方，增强了产品密封性能和产品稳定性。SF6气管系统采用不锈钢整体管路，密封性能更加优越。弹簧操作机构结构简单，可靠性高，维护工作量特小，检修工作大大减少，该断路器近于免维护型断路器。

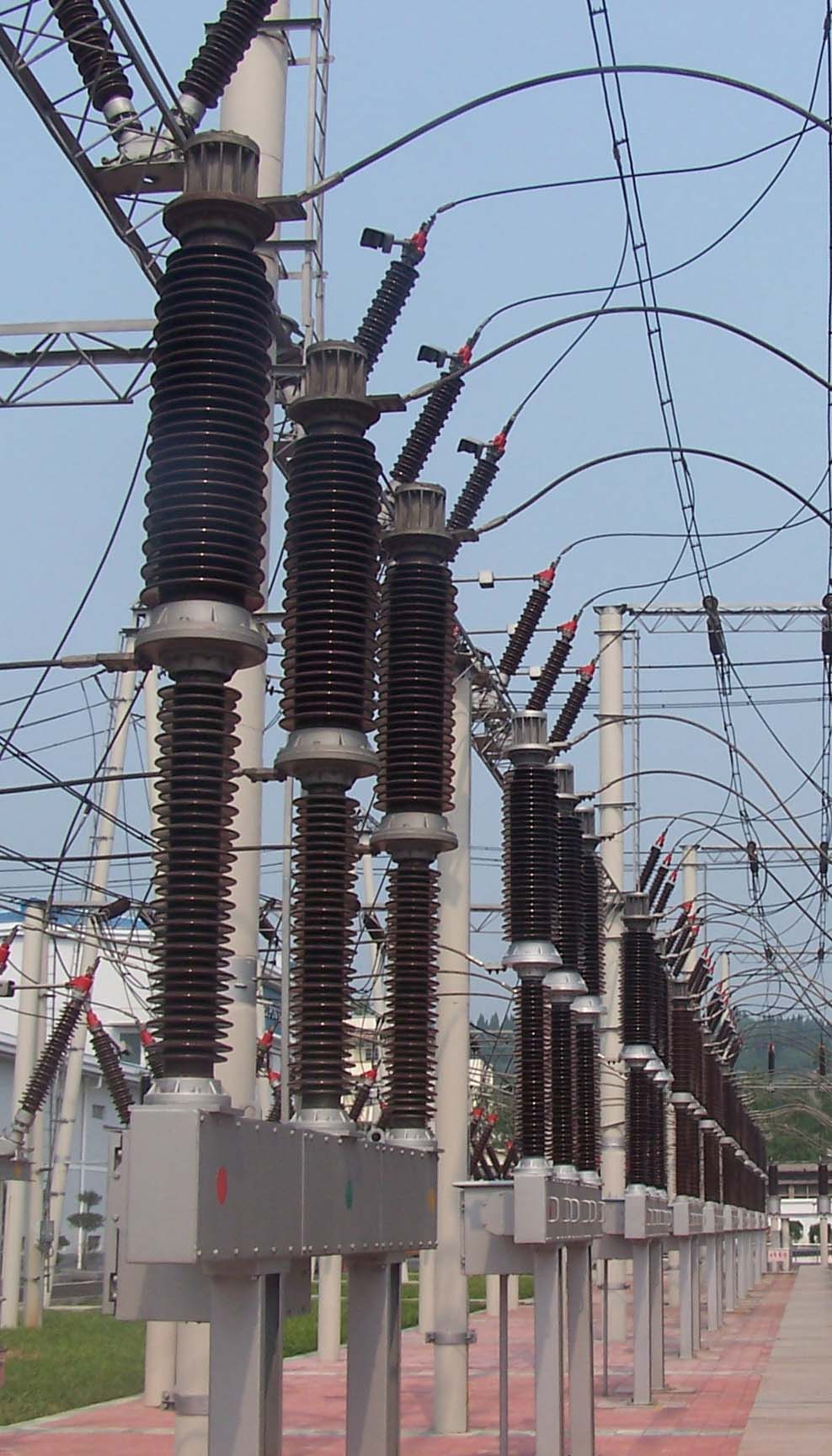

二、产品照片
