72.5~252kV组合电器
一、ZF23-72.5/126 kV GIS
1、产品介绍
本产品可用于110 kV交流电力系统中的各种发电厂和变电站。特别适合在用地紧张的城市变电站、企业变电站、山区水电站和污秽严重的地区使用。
本GIS中,所有元件均为三相共筒结构。可以通过套管与架空线连接,也可以与电力电缆或变压器套管直接连接。一般包括进线间隔、出线间隔、测量和保护间隔等,它可根据用户的不同要求组成单母线、单母线分段、双母线及桥形接线等不同的接线方式。
根据需要,GIS的气体系统可以划分为若干气室。如断路器室、母线室、进出线气室和电压互感器气室、避雷器气室等,各气室的气体监视装置就地安装。一般每个间隔设有一个就地控制柜,各元件控制回路等二次部分都集中配置在控制柜中。
2、产品优点
1)紧凑型设计,占用空间小,最小间隔宽度为0.8m
2)自能灭弧式断路器,开断性能好,维修周期长
3)模块化设计,能满足各种变电站接线布置的需要
4)采用新型传感元件,全面监视系统运行状态
5)间隔运输单元在厂内完成试验,现场安装调试时间短
6)重量轻,运输方便

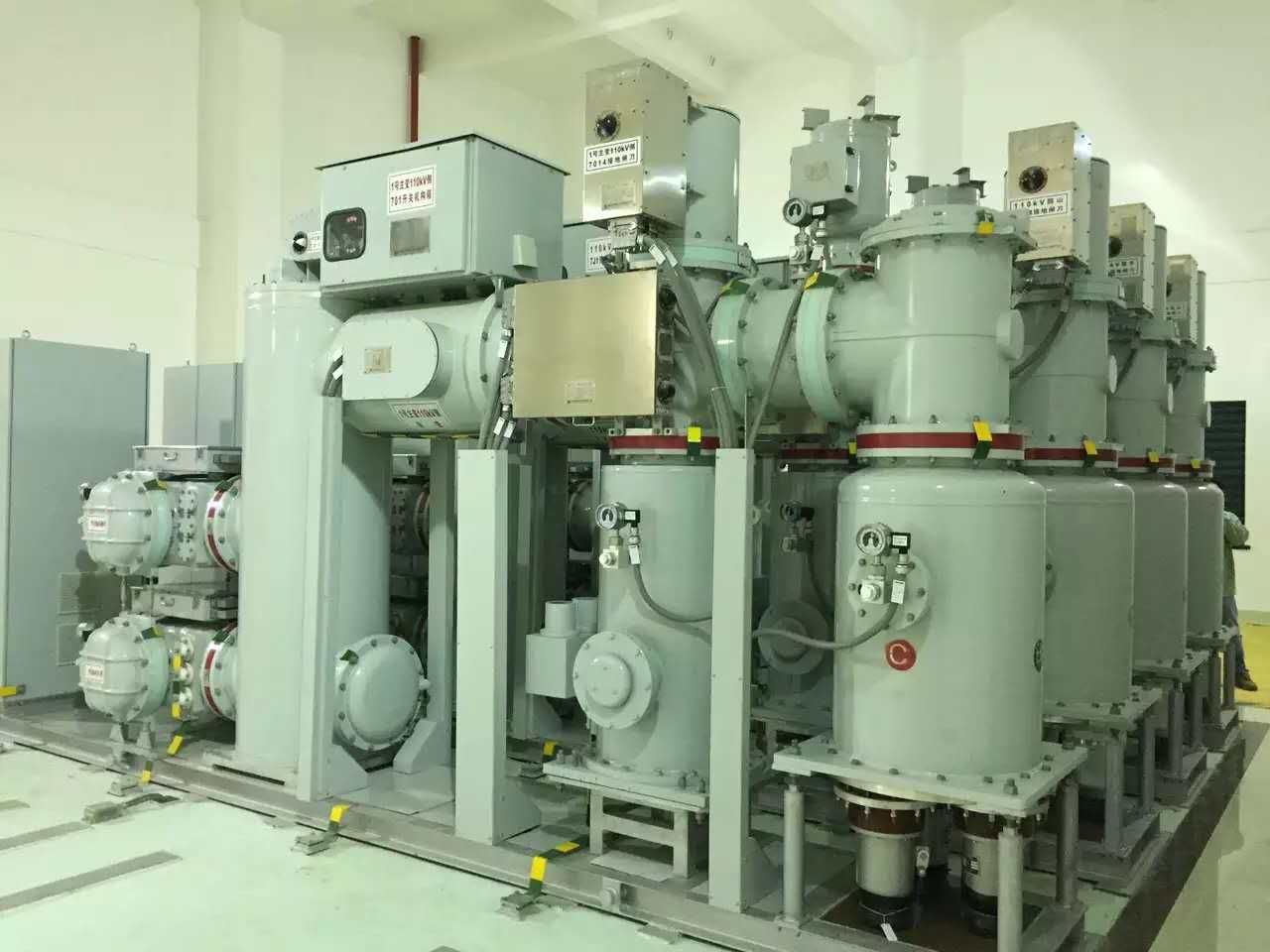

3、产品照片
![说明: C:\Documents and Settings\Administrator\桌面\项目文件\3-宣传资料\GIS宣传资料(150318)\IMG_1537.JPG](/__local/2/0C/EF/7B9558A34FCC4455AF74DD2337E_2BB1DFAE_20164.jpg)
![说明: E:\西开有限及其它厂家产品资料\产品照片\IMG_3713.JPG](/__local/5/E7/02/25E4E95EFF4F21CD9D37EC66F89_30560890_161CE.jpg)
二、ZF1-252 kV GIS
1、产品介绍
本产品可用于三相交流50Hz,220kV电力系统。本GIS采用主母线共箱,功能单元分箱式布置结构。元件采用模块化设计思路,便于现场安装及维护。该设备主要包括断路器、隔离开关、检修/故障接地开关、电流互感器、电压互感器、避雷器、母线、进出线套管或电缆终端盒、波纹管、汇控柜等电器元件。
2、产品优点
1)紧凑型设计,占用空间小,最小间隔宽度为1.95m
2)自能灭弧式断路器,开断性能好,维修周期长
3)模块化设计,能满足各种变电站接线布置的需要
4)采用新型传感元件,全面监视系统运行状态
5)间隔运输单元在厂内完成试验,现场安装调试时间短
6)重量轻,运输方便。

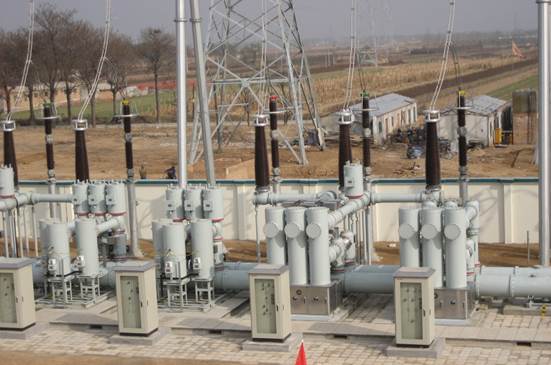

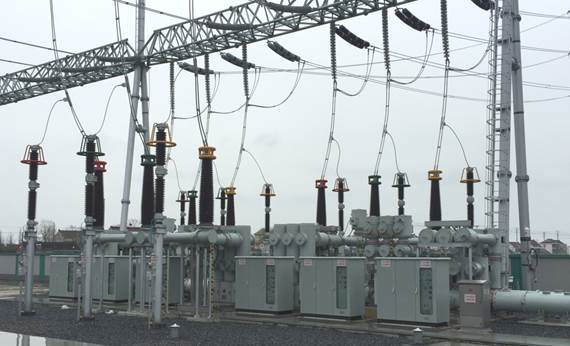

3、产品照片
![说明: E:\销售管理处\GIS照片\照片\永济照片\IMG_0622.JPG](/__local/8/88/79/C923F31C1AA4D1358AC8DF0D222_95AB085D_9064.jpg)
![说明: E:\西开有限及其它厂家产品资料\产品照片\IMG_3706.JPG](/__local/6/59/BC/9056A801D51D6B837EBC45F14B2_2AFC6164_8483.jpg)
