直流转换开关

发布时间:2022-04-26         文章来源:西开有限          浏览:

1、产品简介及应用:

直流转换开关是直流换流站的关键设备,关系到输电系统的可靠性、可利用率、可维护性。直流系统使用直流转换开关可以获得多种功能和运行的灵活性。西开公司依靠自身的产品成套设计与试验基础,发挥直流转换开关以及所包含元件开断装置、避雷器、电容器、电抗器的制造优势,采用符合直流转换开关发展方向的无源型技术方案、单极双断口的开断装置结构,统一的绝缘平台,布局合理,按照国际公认的试验方法完成型式试验,实现了大电流的转换能力,其性能指标达到国际领先水平。产品适用于±400kV~1100kV直流场使用。

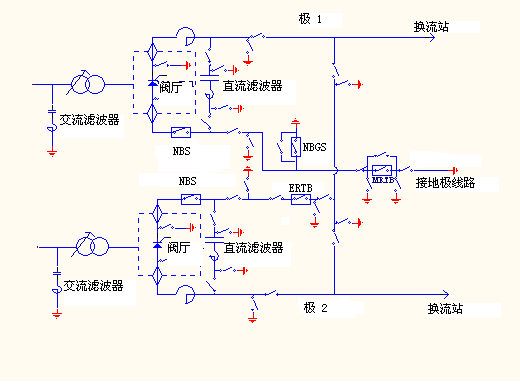

直流回路转换用开关主要包括有金属回线转换开关(MRTB)、中性母线开关(NBS)、大地回线转换开关(GRTS)、中性母线快速接地开关(NBGS)。

西开有限已研制成功的直流转换开关产品有:ZZLW1-50/Y4000-4000直流转换开关、ZZLW2-100/Y5500-5100直流转换开关和ZZLW2-150/Y6600-6400直流转换开关。

2、主要技术参数:

2.1、ZZLW1-50/Y4000-4000直流转换开关主要技术参数:


MRTB、MRS、NBS

NBGS

额定直流电压

50kV

50kV

额定直流电流

4000A

4000A

额定直流转换电流

4000A

160A

直流耐受电压,对地

75 kV

75 kV

雷电冲击电压试验,干试



对地

1050kV

720kV

断口间

1050kV

560kV

操作冲击电压试验,湿试



对地

335kV

560kV

断口间

173+147kV

560kV

2.2、ZZLW2-100/Y5500-5100直流转换开关主要技术参数


MRTB、MRS、NBS

NBGS

额定直流电压

100kV

100kV

额定直流电流

5500A

5500A

额定直流转换电流

5100A

160A

直流耐受电压,对地

150 kV

150 kV

雷电冲击电压试验,干试



对地

720kV

720kV

断口间

560+147kV

560kV

操作冲击电压试验,湿试



对地

560kV

560kV

断口间

560+147kV

560kV

2.3、ZZLW2-150/Y6600-6400直流转换开关主要技术参数


MRTB、MRS、NBS

NBGS

额定直流电压

150kV

150kV

额定直流电流

6600A

6600A

额定直流转换电流

6400A

160A

直流耐受电压,对地

225 kV

225 kV

雷电冲击电压试验,干试



对地

720kV

720kV

断口间

225kV

225kV

操作冲击电压试验,湿试



对地

560kV

560kV

断口间

184kV

184kV

3、产品照片:

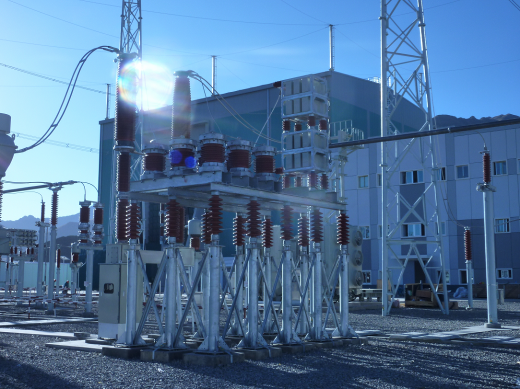

运行在拉萨换流站的ZZLW1-50/Y4000-4000直流转换开关

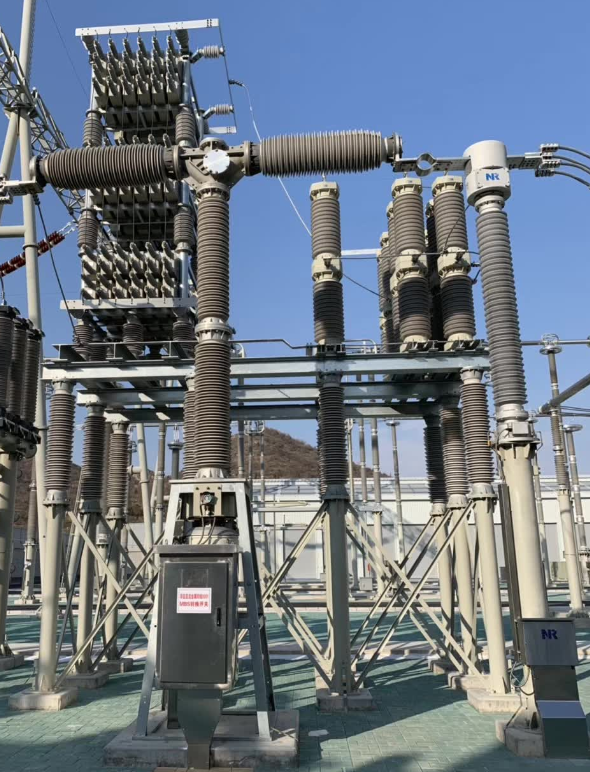

运行在晋北换流站的ZZLW2-100/Y5500-5100直流转换开关

运行在张北换流站的ZZLW2-150/Y6600-6400直流转换开关
