高压直流场设备-隔离开关


隔离开关及接地开关主要用于在检修电气设备时用于隔离电压,使检修的设备与带电部分之间有明显可见的断口;一般只有在电路断开的情况下才能操作。它主要是由直流隔离开关、接地开关(有的没有)和操作机构箱组成。极线和直流滤波器高压直流隔离开关要配置招弧角。

直流隔离开关在直流场中主要用于极线侧,中性母线侧,滤波器侧以及断路器附近,与断路器共同构成保护设备。

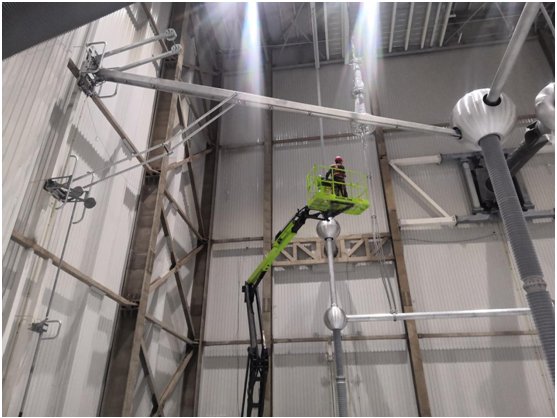

阀厅接地开关的主要功能是实现换流变压器、换流阀检修、停运时的保护性接地。它包括一个刀臂和操动机构(安装在墙上),以及在套管顶部屏蔽罩上或均压环内的固定触点。

一、 中性母线系统隔离开关

ZGW1-50/100型隔离开关的主要特点有:两种隔离开关均为双柱水平旋转式结构,配CJ6B型电动操动机构。

1、产品采用双柱水平旋转式结构,结构合理,可靠性高。

2、导电杆采用两个铝管平行焊接而成,散热面积大,提高了产品的通流能力。

3、产品的额定通流能力为6000A,2h过负荷电流达到6600A,通流能力强。

接线端子的通流密度为0.07A/mm2,通流能力强。

4、应用于锦屏-苏南±800kV特高压直流输电工程、±800kV糯扎渡电站送广东直流输电工程、哈密-郑州±800kV特高压直流输电工程、溪洛渡左岸-浙江金华±800千伏特高压直流输电工程、青海格尔木-西藏拉萨+400kV直流联网工程、±500kV溪洛渡右岸送电广东直流输电工程等直流工程。

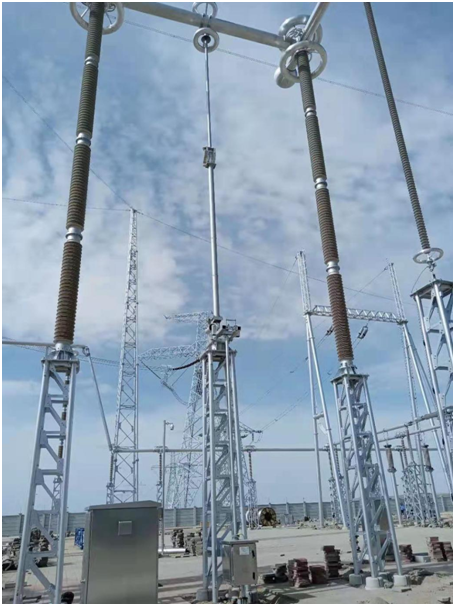

ZGW1-50

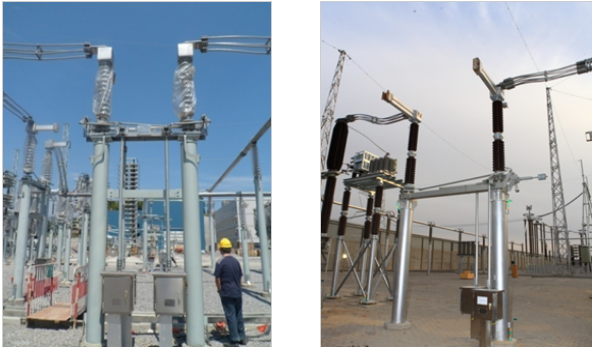

ZGW1-100

二、中点系统隔离开关

ZGW2-408型户外高压直流隔离开关为双柱水平伸缩式结构,其结构包括导电闸刀、静触头、支柱绝缘子、底座,配24s的CJ6U电动可手动操动机构。底座用热镀锌钢板弯曲装配而成制造,能承受极高的应力。支柱绝缘子由四节大爬距高强瓷实心棒形支柱绝缘子或复合绝缘子迭装而成,瓷绝缘子涂RTV,增加了产品的防污性能。导电闸刀由导电杆、齿轮盒、平衡装置等组成,导电接触结构采用弹簧夹紧结构和软连接结构。

说明: C:\Documents and Settings\Administrator\桌面\U盘6月13日\哈密800\ZGW-408\IMG_2302.JPG

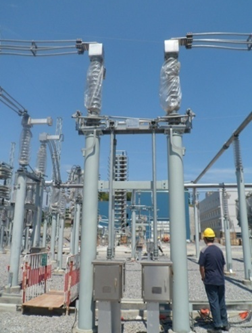

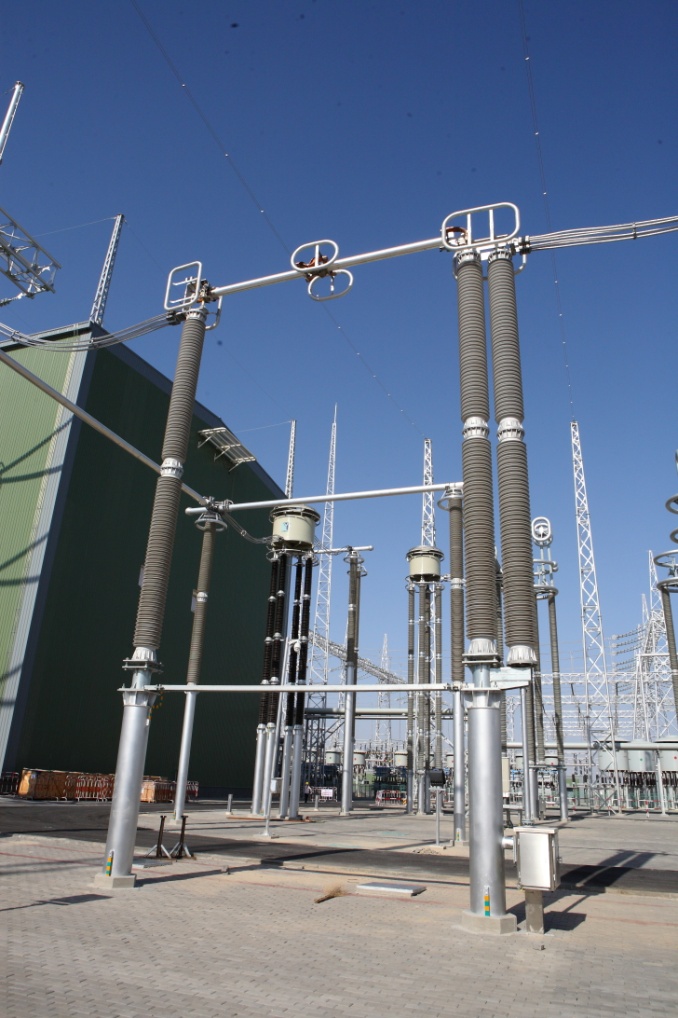

ZGW2-408

三、ZGW2-816极线直流隔离开关

1、导电闸刀采用水平伸缩式结构,与三柱水平翻转式结构相比,分、合闸产品占用空间尺寸小,可以有效节省占地面积。

2、支柱绝缘子采用三角形结构,可有效地保证产品的刚性,机械稳定性高。

3、平衡弹簧置于导电杆外,减轻了主导电回路的重量,简化了上部导电回路的结构,操作平稳可靠。

4、触头采用密封保护结构,环境适应性强。

5、额定电流为5500A,2h过负荷电流达到6600A,通流能力强。





说明: C:\Users\123\AppData\Local\Temp\Rar$DIa0.826\ZGW2-816双柱水平伸缩式极线高压直流隔离开关.JPG

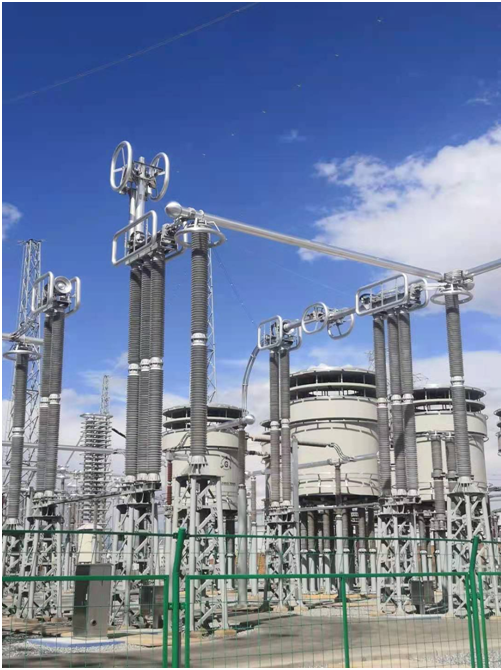

ZGW2-816双柱水平伸缩式高压直流隔离开关

四、 ZJW系列直流接地开关

产品特点:

1、产品电压等级涵盖±40kV~±1120kV

2、导电回路采用三段塔形结构,配用平衡锤,重心低,产品操作稳定。

3、静触头为梅花结构,外侧加装了导向罩,触头插入接触可靠,环境适应性强。

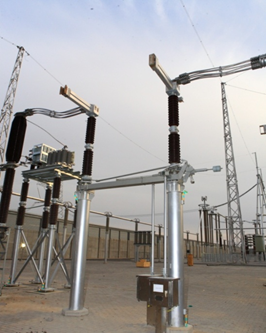

ZJW系列直流接地开关


五、 ZJN系列阀厅接地开关

产品特点:

1、产品电压等级涵盖±40kV~±1120kV

1、多种型式满足各种使用需求

3、导电回路采用三段塔形结构,配用平衡锤,重心低,产品操作稳定。

4、静触头为梅花结构,外侧加装了导向罩,触头插入接触可靠,环境适应性强。



说明: E:\原F盘\宣传资料\影音介绍资料\照片\哈密800\ZJN1-408\IMG_2574.JPG

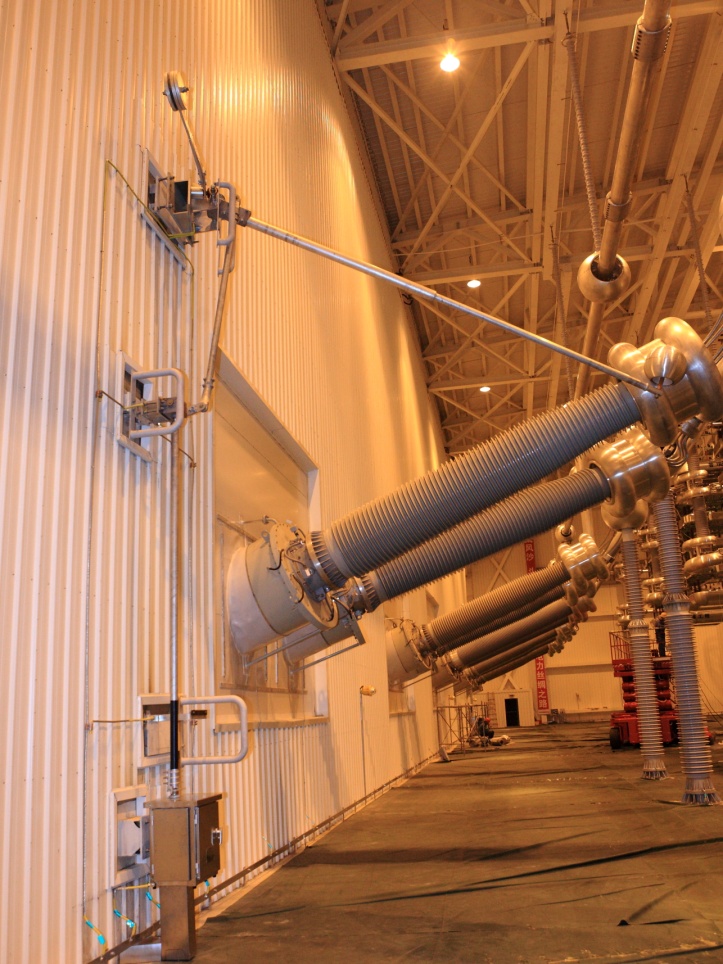

ZJN1-408阀厅接地开关
