滤波器专用断路器

发布时间：2022-04-18 文章来源：西开有限浏览：次

LW15A-550交流滤波器断路器

1、产品简介

LW15A-550交流交流滤波器断路器为单柱双断口结构，并联电容与灭弧室呈水平面布置配用液压弹簧操动机构，具备单相和三相电气联动操作功能。产品机械寿命达到10000次，机械可靠性高，性能稳定。完成了600次背对背电容器组关合涌流试验和552次背对背电容器组开断试验，电气寿命极高，容性电流开合性能达到国际领先水平。

2、500kV交流滤波器断路器主要技术参数

表1 主要技术参数

序号	名称			单位	数值
1	额定电压			kV	550
2	额定电流			A	5000
3	额定频率			Hz	50
4	每极断口数			个	2
5	额定绝缘水平	5.1额定工频耐受电压（有效值）	对地	kV	740
		5.1额定工频耐受电压（有效值）	断口	kV	740+318
		5.2额定雷电冲击耐受电压（峰值）	对地	kV	1675
		5.2额定雷电冲击耐受电压（峰值）	断口	kV	1675+450
		5.3 额定操作冲击耐受电（峰值）	对地	kV	1300
		5.3 额定操作冲击耐受电（峰值）	断口	kV	1175+450

3、500kV交流滤波器断路器产品照片

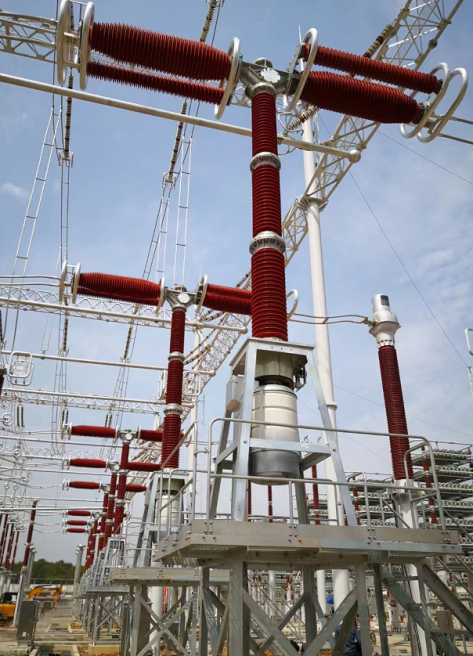

LW15A-550交流滤波器断路器现场运行照片

LW15-1100交流滤波器断路器

1、产品简介：

LW15-1100/Y4000-63高压交流滤波器小组断路器由三极构成。每极由两个机械上相互独立、电气联动的两断口单元组成，配用液压碟簧操动机构。该产品全部采用复合绝缘套管。

2、1100kV交流滤波器断路器主要技术参数

表2 主要技术参数

序号	项目	LW15-1100
1	额定电压kV	1100
2	额定电流A	4000
3	额定短路开断电流kA	63
4	额定短路关合电流kA	170
5	额定雷电冲击耐受电压kV	断口	2400+900
		对地	2400
6	额定1min工频耐受电压kV	断口	1100+635
		对地	1100

3、1100kV交流滤波器断路器产品照片

LW15-1100交流滤波器断路器现场运行
